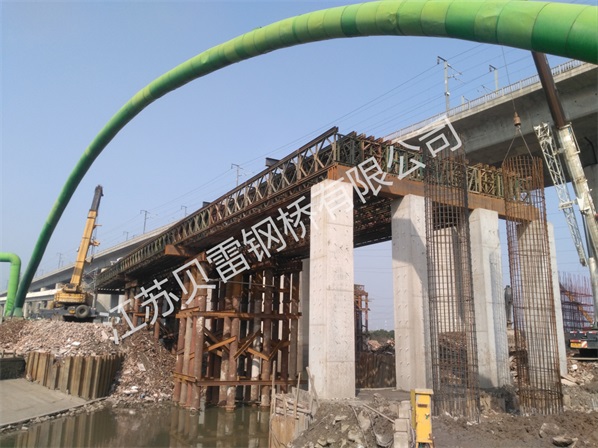

贝雷钢桥主体结构都是由什么组成的

发布时间:2024-10-15

 贝雷钢桥主体结构:主体结构由桁架单元、桁架销子、加强弦杆、桁架螺栓、弦杆螺栓等构成。
        1).桁架(贝雷片)和桁架销子(贝雷销)
桁架:国产 1500x3000型贝雷片为高度1.5m,单片长度3.0m,每片桁架重270kg;由上、下弦杆,竖杆和斜撑焊接而成。上、下弦杆的一端为阴头,另一端为阳头,在阴、阳头上都有销子孔。两节桁架拼接时,将一节的阳头插入另一节的阴头内,对准销子孔,插上销子。
桁架销子:用于连接桁架。在销子的一端有一个小圆孔,安装时插入保险卡,以防止销子脱落。销子顶端有一凹槽,方向与小圆孔方向一致,安装时使凹槽与上、下弦杆平行(图2-11),以使保险卡顺利插入销子孔内。
桁架销子材料为30CrMnTi,直径为49.5mm,重3kg。
         2).贝雷钢桥加强弦杆:由两根10号热扎槽钢拼焊而成,重80kg。加强弦杆一头为阴头,另一头为阳头。在加强弦杆的中间设有支撑架孔和弦杆螺栓孔。加强弦杆与桁架上、下弦杆的连接。设置加强弦杆的目的,在于提高桁架的抗弯能力,充分发挥桁架腹杆的抗剪作用。由于贝雷钢桥梁端部弯矩很小,故首、尾节桁架不需设加强弦杆。
