每个桁架同一侧端的立杆上只应安装一个连接板，头尾段应安装在端柱上。贝雷桥斜撑螺栓和斜撑螺栓:斜撑螺栓用于连接斜撑

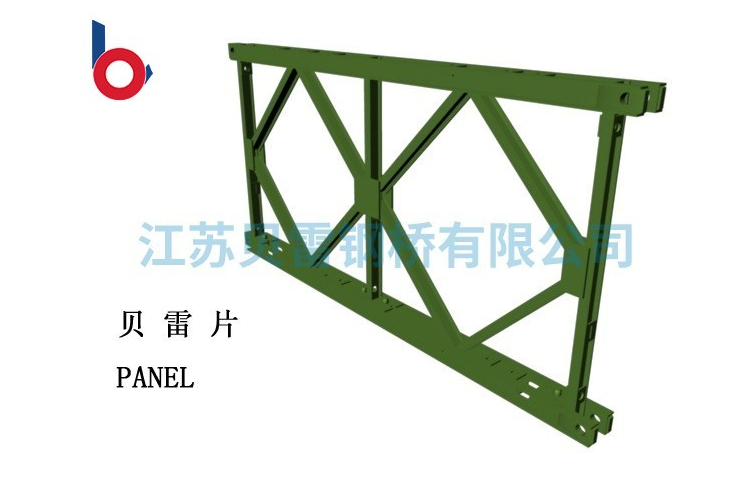

贝雷钢桥主体结构：主体结构由桁架单元、桁架销子、加强弦杆、桁架螺栓、弦杆螺栓等构成。        1）．桁架（贝雷片）和桁架销子（贝雷销）桁架：国产 1500x3000型贝雷片为高度1.5m，单片长度3.0m，每片桁架重270kg；由上、下弦杆，竖杆和斜撑焊接而成。上、下弦杆的一端为阴头，另一端为阳头，在阴、阳头上都有销子孔。

1）

    贝雷横梁上设置4组夹头，用来限定纵梁的位置，两端用短柱连接斜撑，两端底面各有3个凹槽。在安装梁时，将凹槽套入析架下弦杆垫板上的栓钉内，使梁在析架上就位。凹槽与析架之间的间距相同，横梁就位后，析架之间的间距相对固定。梁架﹔梁架夹由拉杆、悬梁和支撑杆四部分组成；用于固定梁架。支撑杆端部有一个凸头，安装时将支撑杆凸头扣入横梁垫板凹槽内，悬梁的一端勾在框架竖杆的长方孔上，然后用

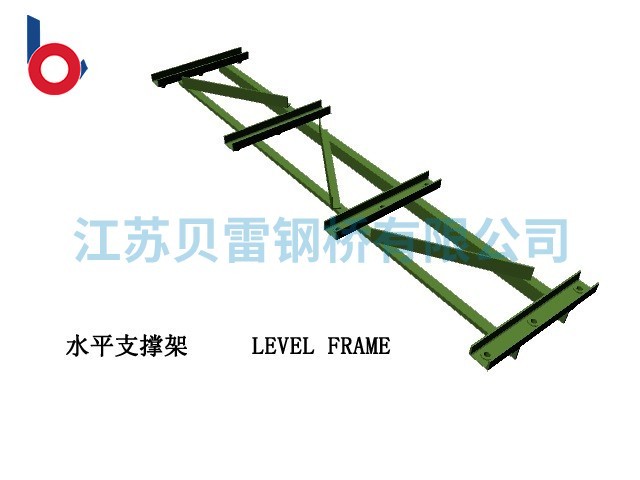

 钢便桥贝雷片一般由上、下弦杆、竖杆及斜杆经焊接构成，上下弦杆上方有阴阳接头，接头上会有杵架连接销孔。贝雷片的弦杆由两根10号槽钢组成，在下弦杆上，常焊有多个带圆孔的钢板，在上、下弦杆内配有螺栓孔，用来加强弦杆及双层桁架连接，在上弦杆内部，有连接支撑架的四个螺栓孔，中间两个孔是用来供双排或多排桁架同节连接使用，两端的两孔是跨节间连接用的。多排贝雷片作梁或柱时，需要用支撑架对上下两节贝雷片
